消防信号蝶阀,介绍特点分类使用_上海首龙【TC品牌】阀门
一、BWS(F)X消防专用信号蝶阀技术参数表：
公称通径 | DN50-400mm |
公称压力 | 1.0/1.6/2.5MPa |
工作温度 | -10℃-80℃ |
密封压力 | 1.1倍公称压力 |
阀体耐压 | 1.5倍公称压力 |
适用介质 | 水、油、气 |
二、BWS(F)X消防专用信号蝶阀材质说明表：
序号 | 零件名称 | 材质 |
1 | 阀体 | 球铁、铸钢 |
2 | 阀轴 | SUS410/SUS316 |
3 | 蝶板 | 球铁电镀、不锈钢 |
4 | 阀座 | EPDM、PTEE |
5 | 阀座靠背 | 酚醛树脂 |
6 | 衬套 | 青铜、聚四氟乙烯 |
7 | 密封圈 | NBR.EPDM |
8 | 圆垫片 | SUS316/黄铜 |
9 | 对开环 | SUS316/黄铜 |
10 | 挡圈 | 弹簧钢 |

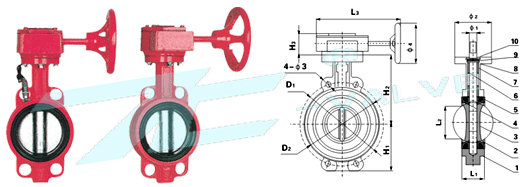

三、BWS(F)X消防信号蝶阀主要外型尺寸 单位：mm
产品型号 | 公称通径 | H1 | H2 | H3 | D1 | D2 | L1 | L2 | L3 | Φ1 | Φ2 | Φ3 | Φ4 |
BWS(F)X-0050 | 50 | 70 | 130 | 68 | 120 | 95 | 43 | 32 | 245 | 12.6 | 70 | 23 | 152 |
BWS(F)X-0065 | 65 | 76 | 143 | 68 | 136 | 109 | 46 | 47 | 245 | 12.6 | 70 | 26-3 | 152 |
BWS(F)X-0080 | 80 | 86 | 155 | 68 | 160 | 124 | 46 | 65 | 245 | 12.6 | 70 | 18 | 152 |
BWS(F)X-0100 | 100 | 104 | 170 | 68 | 182 | 153 | 52 | 91 | 245 | 15.8 | 90 | 24-5 | 152 |
BWS(F)X-0125 | 125 | 118 | 190 | 68 | 215 | 179 | 56 | 112 | 245 | 19 | 90 | 23 | 152 |
BWS(F)X-0150 | 150 | 132 | 210 | 68 | 238 | 206 | 56 | 146 | 245 | 19 | 90 | 25 | 152 |
BWS(F)X-0200 | 200 | 167 | 243 | 85 | 295 | 264 | 60 | 194 | 400 | 22.1 | 115 | 25 | 300 |
BWS(F)X-0250 | 250 | 198 | 282 | 85 | 357 | 316 | 68 | 242 | 400 | 28.5 | 115 | 29 | 300 |
BWS(F)X-0300 | 300 | 239 | 310 | 52 | 407 | 373 | 68 | 292 | 400 | 31.7 | 140 | 29 | 305 |
BWS(F)X-0350 | 350 | 267 | 368 | 82 | 467 | 436 | 78 | 325 | 400 | 31.7 | 140 | 30 | 305 |
BWS(F)X-0400 | 400 | 309 | 400 | 121 | 515 | 488 | 102 | 380 | 431 | 33.15 | 197 | 26/30 | 290 |
, , , ,
